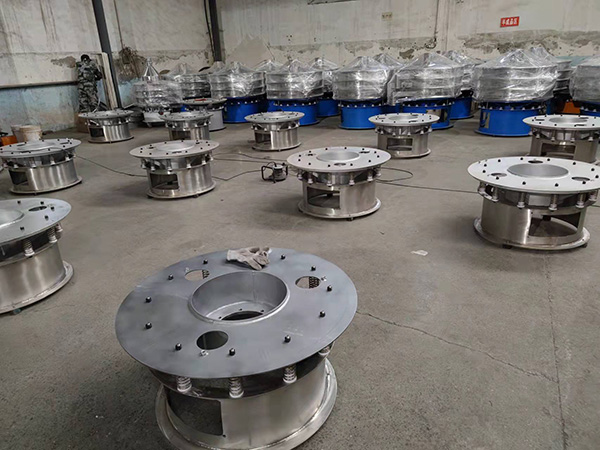

80臺超聲波振動篩生產趕制中
超聲波
1. 概述：
超聲波篩分系統是一種簡單實用、可靠的篩分系統，是當前網孔堵塞的有效的解決方法?？蓮V泛應用于制藥、冶金、化工、選礦、食品等要求精細篩分過濾的行業，篩分過濾精度高，有效解決因團聚、靜電、強吸附性卡堵網孔等篩分難題，是國內篩分行業的一項重大技術突破。
2. 結構：
超聲波諧振電源： 機箱內置微處理器芯片，與普通的超聲波相比， 超聲波電源輸出振動為雙頻超聲波振動，具有超聲波換能器轉換效率高、發熱量低，篩網振動功率大，清網效率高，篩網使用壽命長的優點；并可根據超聲波網架的不同工作狀態進行全程數字頻率自動跟蹤，無需人工調整，一鍵式操作，方便現場使用；同時工作狀態穩定，換能器使用壽命長。
l 高頻連接線：超聲波振蕩器與超聲波諧振電源之間采用電纜連接。
l 連接器： 航空連接插件。
l 振蕩器： 高性能超聲波轉換器件。
l 超聲波網架： 由外網架與共振環組成。
l 篩網： 適用于10目~635目。
3. 基本工作原理：
超聲波篩分系統由超聲波諧振電源、振蕩器、共振環組成。超聲波諧振電源產生的高頻電振蕩由振蕩器轉換成高頻正弦形式的縱向振蕩波，這些振蕩波傳到共振環上使共振環產生共振，然后由共振環將振動均勻傳輸至篩面。篩網上的物料在做低頻三次元振動的同時，疊加上超聲波振動，既可防止網孔堵塞，又可提高篩分產量和質量。
4. 一般技術數據：
超聲波諧振電源：
4.1 電源輸入： 交流220V±10% 50~60Hz
4.2 整機電流： ≤0.5A
4.3 高頻電流： ≤0.4A
4.4 工作頻率： 37KHz，雙頻。
4.5 工作模式： 雙頻振動
4.6 環境溫度： -10~40℃
5. 使用說明：
5.1 超聲波控制箱與旋振篩分別供電，旋振篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。
5.2 超聲波諧振電源超聲波輸出端為2孔航空插頭，用專用的連接線與之連接并鎖緊插頭螺母，另一端連接電纜的航空插頭端與振蕩器連接，并保證密封牢固。
5.3 接好超聲波諧振電源及超聲波連接電纜線，并保證換能器與網架間用扳手?jǐn)Q緊。檢查無誤后打開超聲波電源開關。紅色電源指示燈亮，超聲波諧振電源起動，相對應的功率指示燈亮，并進入自檢與頻率自動搜索狀態，20秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。
5.4 功率調整：
超聲波電源共設5個功率檔位，分別是大功率的20%，40%，60%，80%，100%。
按調節按鍵（ 、 ）可以進行功率變換。每按一次按鍵，會進行一次頻率搜索和功率調整，并存儲當前狀態。
